【Smart Construction Rover】固定局（外付け無線機）の設置がしたい

まえがき

本記事では、Smart ConstructionRover固定局（外付け無線機）の設置方法について解説いたします。

手順および解説

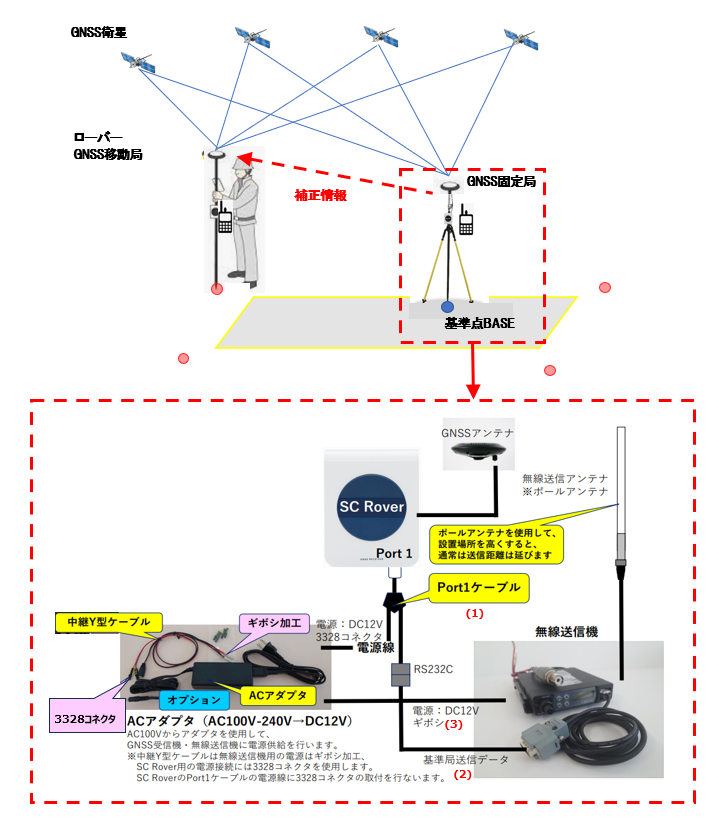

下記のとおりに機器の接続を行ってください

(1)SmartConstructionRoverにPort1ケーブルを接続します＜下図（1)＞

(2)無線機側の基準局送信データとPort1ケーブルのRS232Cを接続します＜下図(2)＞

(3)Port1ケーブルの電源線とＡＣアダプタ（AC100V-240V→DC12V）を接続します＜下図(3)＞
