平面図データのDXFファイルの取込方法が分からない

質問　

Smart Construction Roverで、平面図データのDXFファイルの取り込み方法が分からない。

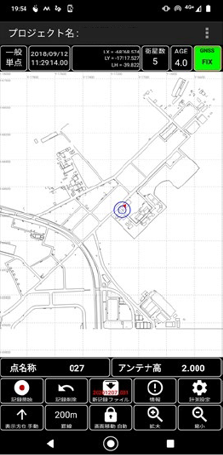

取込後の画像

回答　

以下の方法で取り込むことができます。

解説

1）DXFファイルを端末側へ取り込む

予め、パソコンなどで端末側と接続後、下記ファイル内にDXFファイルを格納する。

　ファイル格納場所は、内部共有ストレージ/Android/data/ip.akt.smartmate/files　

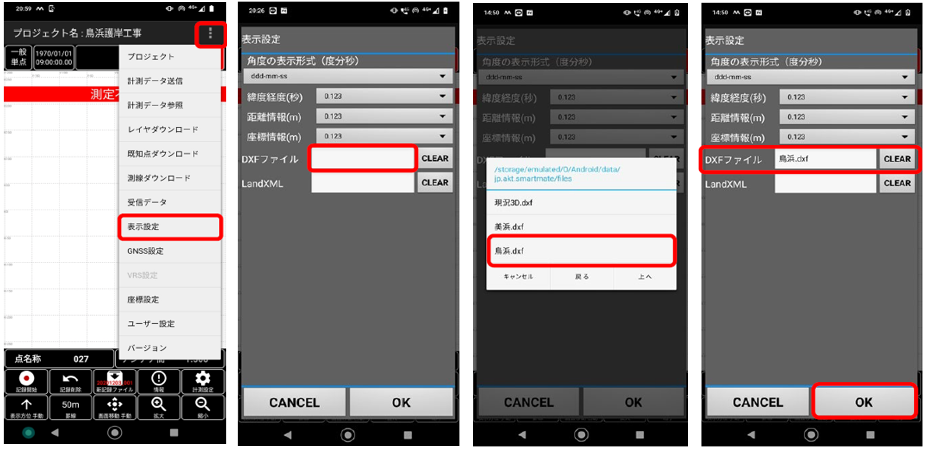

2）操作方法について

• 右上のメニュー　を選択
• 表示設定　を選択
• DXFファイル　空欄部　を選択
• DXFファイル　を選択　
• OK　を選択

※DXFファイルの対応バージョンはR12です。

DXFファイルによって、読み込めない場合がありますので、ご了承ください。
